上海中人專業提供ZRMAT-04綜采工作面仿真配套設備系統裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRMAT-04綜采工作面仿真配套設備系統裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRMAT-04綜采工作面仿真配套設備系統裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRMAT-04綜采工作面仿真配套設備系統裝置

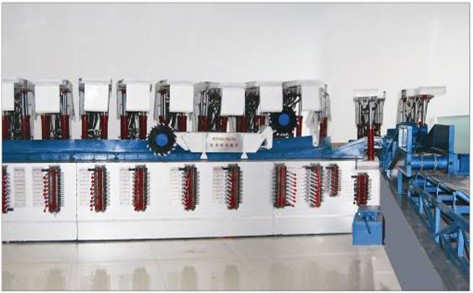

該設備是井下綜合機械化采煤工作面的生動再現，在地面就可以達到現場教學效果，是各類煤炭院校和培訓中心必不可少的實驗設備。
仿真支架有多種類型，支撐式、掩護式、支撐掩護式、放頂煤等多種架型：采煤機有多種規格，可根據用戶的實際需要而定。各設備表面處理均彩噴涂金屬烤漆。
1、主要用途：煤礦各級培訓中心及各類煤炭院校
2、可完成實訓內容：
（1）能夠順序控制，仿真模擬采煤機行走、滾筒割煤、前后搖臂升降。
（2）按控制閥依次操作手柄，實現液壓支架的移架、升架、降架、推溜等各項功能。可自行復位，連續運行。
（3）實現皮帶機、刮板機、轉載機的仿真運行及綜合保護。
3、技術要求及主要參數：
（1）材質：型鋼、國標液壓泵、液壓缸和液壓元件。底托主體為鋼結構。局部采用ABS板，亞克力板等高檔材料，電腦精雕。
（2）用電電壓：220V 耗電功率：4KW
（3）組成部分：
①雙滾筒采煤機1臺，金屬制作，電動演示；
②液壓支架（可操作）4臺，金屬制作，液壓驅動；液壓支架（不可操作）8臺，金屬制作；
③破碎機1臺，金屬制作；刮板運輸機1臺，金屬制作；
④橋式轉載機1臺，金屬制作；
⑤皮帶運輸機1臺，金屬制作；
⑥泵站1臺，金屬制作；
⑦移動變電站1臺，有機板制作；
⑧控制開關5臺，有機板制作。
（4）規格：設備各項技術參數:
①雙滾筒采煤機：
規格（米）：按實物的1：3制作
模型按實際仿真制作，電動演示各系統的工程原理，仿真模擬實際操作。
采煤機箱體主體采用金屬制作。
②刮板運輸機
規格（米）：按實物的1：3制作
模型全部采用金屬材料仿真制作組成：傳動裝置、電機、刮輪組、刮板鏈、擋煤板、標準溜槽、機頭、機尾、調節裝置、鏟煤板、推移裝置、減速機、電動演示。
功能：仿真演示
③轉載機
規格（米）：按實物的1：3制作
模型全部采用金屬材料仿真制作組成：機頭部、機尾部、機身、中部標準溜槽、擋板、刮板、刮板鏈、鏈輪組件、行走部、液壓拖移、減速機、破碎機。
功能：仿真演示
④破碎機（錘式）
金屬制作，實現破碎機的所有功能。
⑤液壓支架：仿真演示
規格（米）：按實物的1：3制作
支架類型有：掩護式、支撐掩護式、高位放頂煤、低位放頂煤、插板式放頂煤、支撐式、六種架型，可根據需要選擇。
全部采用金屬材料制作，液壓驅動。
功能：實現降柱、升柱、推溜、側護板伸縮、前探梁伸縮，模擬全部動作。
⑥可伸縮膠帶輸送機：
規格（米）：按實物的1：3制作
模型全部采用金屬材料組成：機頭部、儲帶裝置、拉緊裝置、收發帶系統、膠帶、機尾部、綜合保護系統、減速機、液力耦合器（模型）。
功能：仿真演示，并實現皮帶機堆煤、防跑、溫升、煙霧等保護.
⑦柱塞泵：仿真金屬制作
規格（米）：按實物的1：3制作
規格：8500mm×6500mm×1500mm
型號：ZRMAT-04
4、實驗裝置基本配置清單：實驗臺一套、說明書一塊、操作說明一份。
5、安裝、培訓要求：現場安裝調試，負責培訓教師及管理人員。
