液壓實驗臺的結構組成部分有哪些圖片大全,透明液壓實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下液壓實驗臺的結構組成部分有哪些圖片大全,透明液壓實驗臺。這樣能對用戶選型有非常大的幫助。

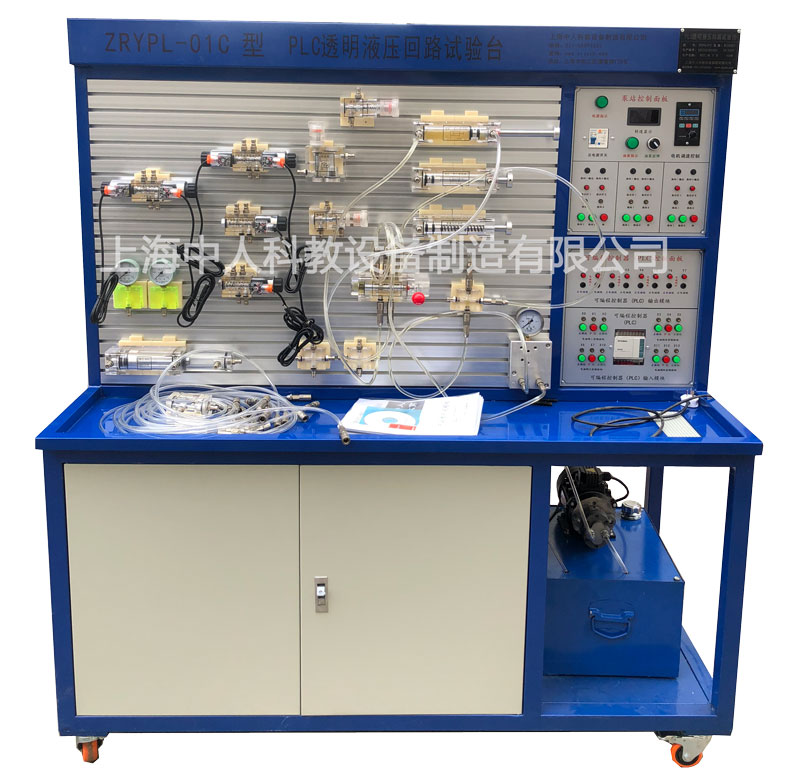

液壓實驗臺的結構組成部分有哪些圖片大全,透明液壓實驗臺

一、引言
透明液壓實驗臺首要用于液壓泵、液壓馬達、液壓閥、液壓油缸等液壓元件的功用檢測驗驗。其廣泛應用于質量檢測單位、各種車零部件制作單位、產品質量檢測站、科研院校等范疇。下面將具體介紹透明液壓實驗臺的首要結構組成部分。
二、核心部件：液體增壓泵
液體增壓泵是透明液壓實驗臺的核心部件，首要擔任對液體進行增壓，以達到試驗所需的壓力要求。該泵一般選用高精度規劃，能夠保證試驗進程中的壓力穩定性和準確性。液體增壓泵經過調理內部結構，能夠完結對輸出壓力和升壓速率的自在設定，以滿意不同試驗的需求。
三、氣動兩聯件
氣動兩聯件是透明液壓實驗臺的重要組成部分，首要擔任對壓縮空氣進行過濾和調壓。它能夠有用去除空氣中的雜質和水分，保證氣源的純凈度。一起，氣動兩聯件還具備調理氣壓的功用，能夠依據試驗需求設定合適的氣壓值，以保證試驗的順利進行。
四、調速閥
調速閥是透明液壓實驗臺中的要害元件之一，它首要擔任調理驅動空氣流量，以操控增壓器的動作頻率。經過調理調速閥的開度，能夠改變驅動空氣的流量大小，然后完結對增壓器動作頻率的準確操控。這種調理方法有助于延長增壓器的使用壽命，前進試驗的功率和穩定性。
五、高壓過濾器
高壓過濾器是透明液壓實驗臺中不可或缺的部分，它首要用于對氣體進行過濾處理。在試驗進程中，氣體中或許含有各種雜質和顆粒物，這些雜質會對試驗設備和被試元件形成危害。高壓過濾器能夠有用去除氣體中的雜質和顆粒物，保證氣體的純凈度，然后保證試驗的準確性和可靠性。
六、高壓限壓閥
高壓限壓閥是透明液壓實驗臺中的安全保護設備之一，它首要擔任設定增壓器的主動停機和開啟壓力。當試驗壓力達到設定值時，高壓限壓閥會主動封閉增壓器，避免試驗壓力過高對設備和被試元件形成危害。一起，當試驗壓力下降至設定值以下時，高壓限壓閥會主動開啟增壓器，以保持試驗進程中的壓力穩定性。
七、其他組成部分
除了以上幾個首要部格外，透明液壓實驗臺還包含其他一些組成部分，如試驗作業臺、液壓泵站、常用液壓元件等。試驗作業臺一般由鐵制主體和鋁合金型面板構成，用于設備和固定液壓元件和試驗設備。液壓泵站則擔任為試驗供給穩定的液壓動力源。常用液壓元件則包含各種液壓泵、液壓閥、液壓油缸等，用于完結各種液壓動作和試驗任務。
八、操控體系與顯現體系
透明液壓實驗臺還裝備了完善的操控體系和顯現體系。操控體系選用計算機加單片機兩級操控體系規劃，能夠完結試驗進程的主動化操控和數據記載。顯現體系則擔任實時顯現試驗進程中的各種參數和數據，如壓力、時刻、流量等，以便用戶隨時了解試驗進展狀況。
九、安全保護措施
為了保證試驗進程的安全可靠，透明液壓實驗臺還裝備了一系列安全保護措施。例如，超壓、超時、走漏報警體系能夠在試驗進程中及時發現異常狀況并發出警報；計算機主動卸壓和手動卸壓兩層卸壓設備能夠在試驗結束后迅速下降體系壓力，避免設備損壞和人員傷害。
一、試驗作業臺
試驗作業臺是透明液壓實驗臺的根底部分，承載著整個試驗進程所需的各種設備和元件。它一般由鐵制主體框架和鋁合金型面板組成，表面經過特別處理，既保證了滿意的強度和穩定性，又易于清潔和保護。面板上一般設有T型槽或定位孔，便利用戶設備和固定各種液壓元件和丈量設備。
二、液壓泵站
液壓泵站是透明液壓實驗臺的動力源，擔任為整個液壓體系供給穩定的液壓動力。它一般由電機、液壓泵、油箱、濾油器、安全閥等部分組成。電機驅動液壓泵作業，將油箱中的油液吸入并壓送到液壓體系中。濾油器用于過濾油液中的雜質，保證油液的清潔度。安全閥則用于在液壓體系壓力過高時主動卸壓，避免設備損壞和人員傷害。
三、液壓元件
液壓元件是透明液壓實驗臺的核心部分，包含各種液壓泵、液壓閥、液壓油缸等。這些元件的功用直接影響到整個液壓體系的功用和穩定性。在透明液壓實驗臺上，這些元件一般被設備在試驗作業臺上，經過管路連接成完好的液壓體系。經過調理這些元件的參數和組合方法，能夠模仿出各種雜亂的液壓工況，進行各種功用檢測和試驗。
四、丈量體系
丈量體系是透明液壓實驗臺的重要組成部分，用于實時監測和記載液壓體系的各種參數和數據。它一般包含壓力傳感器、流量傳感器、溫度傳感器、位移傳感器等。這些傳感器能夠實時感知液壓體系中的壓力、流量、溫度等參數，并將其轉換為電信號輸出給操控體系進行處理和剖析。經過丈量體系，用戶能夠實時了解液壓體系的運轉狀態和功用表現，為后續的試驗和剖析供給有力的數據支撐。
五、操控體系
操控體系是透明液壓實驗臺的要害部分，擔任整個試驗進程的主動化操控和數據記載。它一般選用計算機加單片機兩級操控體系規劃，經過編寫操控程序完結對液壓體系的準確操控。操控體系能夠實時監測液壓體系的各種參數和數據，并依據預設的試驗方案主動調整液壓元件的參數和組合方法，完結各種雜亂的液壓工況模仿和功用測驗。一起，操控體系還能夠將試驗進程中的數據實時記載并保存下來，便利用戶后續的剖析和處理。
六、安全保護措施
透明液壓實驗臺在規劃和制作進程中充分考慮了安全保護措施的重要性。除了上述提到的超壓、超時、走漏報警體系和主動卸壓設備外，還選用了多種安全保護措施來保證試驗進程的安全可靠。例如，在高壓區域設置了防護罩和防護網，避免人員誤觸或靠近高壓區域；在電機和液壓泵等要害部位設置了過熱保護設備，避免因過熱導致的設備損壞和火災事故；在電氣部分選用了防漏電和防短路規劃，保證電氣體系的安全可靠性。
八、管路體系
管路體系是透明液壓實驗臺中連接各個液壓元件的橋梁，擔任將液壓油液從液壓泵站輸送到各個液壓元件中，一起也將液壓元件發生的油液回收到油箱中。管路體系首要由高壓管路、低壓管路、回油管路等組成，其原料一般為高壓無縫鋼管或高壓軟管，能夠接受較高的壓力和沖擊力。在管路體系中，還設置有各種閥門和接頭，用于操控油液的流向和流量，以及便利用戶進行設備和拆開。
九、電氣操控體系
電氣操控體系是透明液壓實驗臺的重要組成部分，它擔任操控液壓泵站的電機、傳感器、操控器等電氣元件的作業狀態。電氣操控體系一般選用PLC（可編程邏輯操控器）或單片機等操控設備，經過編寫操控程序完結對整個液壓體系的主動化操控。在電氣操控體系中，還設置了各種保護電路和報警設備，用于監測電氣元件的作業狀態，并在異常狀況發生時及時發出報警信號，保證試驗進程的安全可靠。
十、液壓體系光滑與冷卻
在透明液壓實驗臺的長期運轉進程中，液壓體系的光滑和冷卻也是非常重要的。液壓體系在作業時會發生大量的熱量，假如不及時散熱，會導致油溫升高，影響液壓體系的功用和穩定性。因而，透明液壓實驗臺一般裝備了冷卻體系，如冷卻器、電扇等，用于下降油溫，保證液壓體系的正常運轉。一起，為了保持液壓體系的光滑功用，還需求定期替換液壓油，并清洗油箱和濾油器。
十一、智能化與信息化開展
跟著科技的不斷開展，透明液壓實驗臺也在逐漸完結智能化和信息化。經過引入物聯網技能、大數據技能等先進的信息技能手段，能夠完結透明液壓實驗臺的長途監控、數據共享、智能剖析等功用。例如，用戶能夠經過手機或電腦長途訪問透明液壓實驗臺的數據，實時了解試驗進展和成果；一起，還能夠將試驗數據上傳到云端進行存儲和剖析，便利用戶進行數據發掘和常識發現。此外，智能化和信息化的開展還能夠前進透明液壓實驗臺的主動化程度，削減人工干預和誤操作的或許性，前進試驗的準確性和可靠性。
十三、模塊化規劃
現代透明液壓實驗臺的規劃越來越重視模塊化。模塊化規劃是指將透明液壓實驗臺的首要組成部分（如液壓泵站、液壓元件、操控體系等）規劃成相對獨立的模塊，這些模塊之間經過標準化的接口進行連接和通信。模塊化規劃的優點在于，它使得透明液壓實驗臺的設備、調試和保護愈加便利快捷，一起也下降了生產成本和維修成本。此外，模塊化規劃還使得透明液壓實驗臺具有更好的靈活性和可擴展性，用戶能夠依據實踐需求選擇或增加相應的模塊，以滿意不同的試驗需求。
十四、環保與節能
跟著環保認識的不斷前進，透明液壓實驗臺的環保與節能問題也日益受到重視。為了下降透明液壓實驗臺在運轉進程中對環境的影響，現代透明液壓實驗臺一般選用環保資料和節能技能。例如，選用高效節能的液壓泵和電機，下降體系的能耗；選用環保型液壓油，削減對環境的污染；一起，在規劃和制作進程中也充分考慮了節能和環保因素，如優化管路規劃、削減油液走漏等。
十五、人性化規劃
人性化規劃是現代透明液壓實驗臺規劃的另一個重要趨勢。人性化規劃旨在前進用戶的使用體會和作業功率。例如，在透明液壓實驗臺上設置人性化的操作界面和顯現屏，便利用戶進行試驗操作和數據查看；一起，在透明液壓實驗臺的規劃和制作進程中也充分考慮了用戶的實踐需求和使用習慣，如設置合理的布局、供給快捷的設備和拆開方法等。
十六、訓練與教育
透明液壓實驗臺不僅用于科研和工業生產中的功用測驗和驗證，還廣泛用于高校和訓練組織的教育和訓練。因而，透明液壓實驗臺的規劃和制作也需求考慮教育和訓練的需求。例如，在透明液壓實驗臺上設置具體的教育指南和操作說明，幫助學生和學員更好地了解和把握液壓體系的基本常識和操作技能；一起，在規劃和制作進程中也需求考慮教育試驗的特色和需求，如設置多種試驗形式和參數設置方法等。
十七、職業應用與開展
透明液壓實驗臺在多個職業中都有廣泛的應用，如轎車制作、航空航天、機械制作等。跟著這些職業的不斷開展和立異，對透明液壓實驗臺的功用和功用也提出了更高的要求。因而，透明液壓實驗臺的規劃和制作也需求親近重視職業動態和市場需求，不斷進行技能立異和升級換代。例如，在轎車職業中，跟著新能源轎車和智能轎車的快速開展，對液壓體系的功用要求也越來越高，透明液壓實驗臺也需求不斷前進其測驗精度和穩定性以滿意市場需求。
綜上所述，透明液壓實驗臺的結構組成部分雜亂且精密，其規劃和制作需求考慮多個方面的因素和需求。跟著科技的不斷開展和前進以及市場需求的不斷變化，透明液壓實驗臺也在不斷開展和立異以滿意更廣泛的應用需求。
 以上文章僅供參考。
