基本型流化床干燥演示實驗裝置,流化床干燥實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下基本型流化床干燥演示實驗裝置,流化床干燥實驗裝置。這樣能對用戶選型有非常大的幫助。

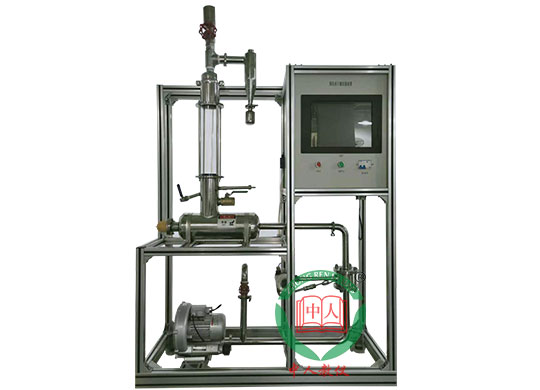

基本型流化床干燥演示實驗裝置,流化床干燥實驗裝置

主要設備
1、流化床干燥器：Φ110×400mm，除床身筒體一部分采用高溫硬質玻璃外，其余均采用304不銹鋼制造，進口處有不銹鋼氣流均布器。
2、不銹鋼固體加料斗和不銹鋼旋風分離器。
3、加熱器：304不銹鋼材質，加熱功率2.0KW，空氣預熱器。
4、風機：漩渦氣泵，功率 550W，最大流量90m3/h。
5、風量測量：DN32渦街流量傳感器，測量范圍10-120m3/h，精度0.5級。
6、干燥器床層壓降由U形壓差計檢測。
7、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。
8、電器：接觸器、開關、漏電保護空氣開關。
9、304不銹鋼管路、管件及閥門。
10、宇電AI501溫度數字顯示儀。
宇電AI501流量數字顯示儀。
宇電AI518數顯溫度控制儀（帶手動功能）。
11、304不銹鋼儀表柜：測控、電器設備在實驗架上。
12、外形尺寸：1200*500*2000mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。
流化床干燥技術作為一種高效的固體顆粒干燥方法，廣泛應用于化工、制藥、食品等工業領域。通過氣體將顆粒懸浮并與其進行熱交換，流化床干燥能夠?qū)崿F(xiàn)快速、均勻的干燥效果。為了深入理解和掌握流化床干燥技術的原理及操作，本實驗旨在搭建一套流化床干燥演示實驗裝置，通過實際操作和觀察，探究流化床干燥過程中的物理和化學變化。
實驗原理
流化床干燥的基本原理是利用氣體（通常是空氣或熱空氣）通過顆粒床層，使顆粒處于懸浮狀態，并與氣體進行充分的熱質交換。在干燥過程中，顆粒表面的濕分被氣體帶走，從而實現干燥的目的。流化床干燥具有傳熱傳質效率高、操作連續性好、產品質量均勻等優點。
實驗裝置與設備
本實驗裝置主要包括流化床主體、氣體分布器、加熱系統、氣體循環系統、物料進出口、排濕口以及數據采集與監控系統。流化床主體采用透明材料制成，便于觀察顆粒的運動狀態和干燥過程；氣體分布器用于均勻地將氣體引入床層；加熱系統通過電熱絲或熱風爐提供熱源；氣體循環系統包括風機和管道，用于實現氣體的循環流動；物料進出口用于加料和卸料；排濕口用于排出濕分；數據采集與監控系統用于實時監測和記錄干燥過程中的溫度、濕度、氣體流量等參數。
實驗步驟
搭建實驗裝置，檢查各部件是否安裝正確、緊固可靠，并開啟數據采集與監控系統，確保能夠?qū)崟r(shí)記錄實驗數據。
設定加熱系統的溫度，預熱流化床和氣體循環系統，使氣體達到預定溫度。
將待干燥的物料通過物料進口加入流化床中，注意控制加料速度和加料量，避免床層堵塞或顆粒飛揚。
開啟氣體循環系統，調節氣體流量，使床層中的顆粒處于流化狀態。觀察顆粒的運動狀態，確保流化均勻。
在干燥過程中，通過數據采集與監控系統實時監測和記錄溫度、濕度、氣體流量等參數的變化。觀察顆粒的顏色、形態等物理性質的變化，以及干燥速率的變化。
當達到預定的干燥程度時，關閉加熱系統和氣體循環系統，停止干燥過程。通過物料出口將干燥后的物料取出，進行后續處理和分析。
整理實驗數據，分析流化床干燥過程中的物理和化學變化，以及操作參數對干燥效果的影響。
