基本型離心泵特性曲線測定實驗臺,離心泵特性曲線實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下基本型離心泵特性曲線測定實驗臺,離心泵特性曲線實驗裝置。這樣能對用戶選型有非常大的幫助。

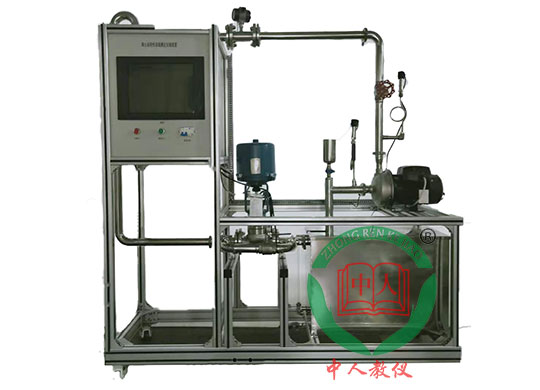

基本型離心泵特性曲線測定實驗臺,離心泵特性曲線實驗裝置

裝置功能
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
3、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
4、測定流量調節閥某一開度下管路特性曲線。
5、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
6、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。
離心泵作為流體輸送的主要設備之一，廣泛應用于化工、石油、冶金、電力等工業領域。了解離心泵的性能參數和特性曲線對于優化其運行、提高流體輸送效率以及進行泵的選型和維護具有重要意義。本實驗旨在通過搭建離心泵特性曲線測定實驗裝置，測定離心泵在不同條件下的流量、揚程、功率等參數，并繪制其特性曲線，從而深入理解和分析離心泵的工作性能。
實驗原理
離心泵的工作原理是基于離心力作用，使流體獲得能量而提升壓力。離心泵的性能參數主要包括流量、揚程、功率和效率等。其中，流量表示單位時間內泵輸送的流體體積；揚程表示流體被泵提升的高度；功率表示泵在單位時間內所做的功；效率則表示泵的有效功率與輸入功率之比。
特性曲線是描述離心泵性能參數隨流量變化關系的曲線圖，主要包括揚程-流量曲線、功率-流量曲線和效率-流量曲線。通過測定不同流量下的揚程、功率和效率，可以繪制出這些特性曲線，從而全面了解離心泵的工作性能。
實驗裝置與設備
本實驗裝置主要包括離心泵、電機、流量計、壓力表、扭矩儀、數據采集與處理系統等。離心泵選用標準型單級離心泵，電機用于驅動泵的運行，流量計用于測量流量，壓力表用于測量進出口壓力，扭矩儀用于測量泵的扭矩，數據采集與處理系統用于實時采集和處理實驗數據。
實驗步驟
搭建實驗裝置，確保各部件連接正確、緊固可靠，并檢查電源、線路等是否正常。
開啟數據采集與處理系統，設置相關參數，如采樣頻率、數據保存格式等。
開啟電機，使離心泵開始運行，并調節閥門開度，使流量逐漸增大。
在每個流量點穩定后，記錄流量計、壓力表、扭矩儀等儀器的讀數，并通過數據采集與處理系統實時采集數據。
重復步驟3和4，測定多個流量點下的數據。
關閉電機和實驗裝置，整理實驗數據，并利用相關軟件繪制特性曲線。
