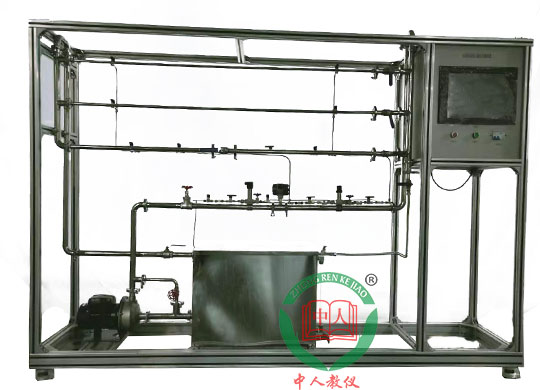

主要設備
1、粗管測量段：304不銹鋼光滑管，管內徑d—12mm，管長1500mm
2、細管測量段：304不銹鋼粗糙管，管內徑d—10mm， 1500mm
3、局部阻力： 304不銹鋼局部管，管內徑d—20mm，1500mm，上裝閥門一個
4、渦輪流量傳感器：量程0.1-2 m3//h，分辨率0.001 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。
5、壓差傳感器：壓差范圍：0~150KPa，分辨率0.01 KPa，4-20mA輸出數字顯示，壓力檢測機構。
6、循環水箱：≥100L，304不銹鋼,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
7、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接。
8、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。
9、304不銹鋼離心泵：功率550W，最大流量6m3/h。
10、宇電AI501（帶485接口）溫度數字顯示儀。
宇電AI501（帶485接口）流量數字顯示儀。
宇電AI501（帶485接口）壓差數字顯示儀。
11、電器：接觸器、開關、漏電保護空氣開關。
12、304不銹鋼儀表柜：測控、電器設備在實驗架上。
13、外形尺寸：2400*550*1800mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。
一、實驗?zāi)康?br> 流體流動阻力系數的測定是流體力學實驗的重要組成部分，它對于理解流體在管道或其他通道中的流動特性，以及流體機械的設計和優化具有重要意義。本實驗旨在通過數字型測量系統，精確地測定流體在不同條件下的流動阻力系數，為理論分析和工程應用提供可靠的實驗數據。
二、實驗原理
流體在管道中流動時，由于流體與管道壁面之間的摩擦以及流體內部的粘性力，會產生流動阻力。流動阻力系數是表征流體流動阻力大小的一個無量綱參數，它通常與流體的物性、管道的形狀和尺寸、以及流動條件（如流速、壓力等）有關。
在本實驗中，我們采用達西-魏斯巴赫公式（Darcy-Weisbach formula）來計算流動阻力系數：
[f = \frac{D \Delta P}{\rho L V^2}]
其中，(f) 是流動阻力系數，(D) 是管道直徑，(\Delta P) 是管道兩端的壓力差，(\rho) 是流體密度，(L) 是管道長度，(V) 是流體平均流速。
通過測量不同條件下的壓力差、流速等參數，我們可以計算出相應的流動阻力系數，進而分析流動阻力的變化規律。
三、實驗設備與材料
數字型流體流動阻力系數測定裝置：包括流體循環系統、壓力傳感器、流速測量?jī)x、數據采集與處理系統等。
流體：本實驗采用水作為工作流體，其物性參數在實驗條件下相對穩定。
管道：采用透明玻璃管道，便于觀察和測量。
四、實驗步驟
檢查實驗裝置，確保所有部件完好無損，連接正確。
開啟流體循環系統，調整流體流速至預定值。
待流體流動穩定后，記錄壓力傳感器和流速測量?jī)x的讀數。
改變流速，重復步驟2和3，記錄多組數據。
利用數據采集與處理系統，計算每組數據對應的流動阻力系數。
分析實驗數據，繪制流動阻力系數隨流速變化的曲線圖。
