透明液壓傳動實訓設備
您的當前位置：仿真電梯模型 >> 技術資訊
    技術標題：[集成電工電子實驗平臺,電工電子技術實驗裝置]

    集成電工電子實驗平臺,電工電子技術實驗裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下集成電工電子實驗平臺,電工電子技術實驗裝置。這樣能對用戶選型有非常大的幫助。

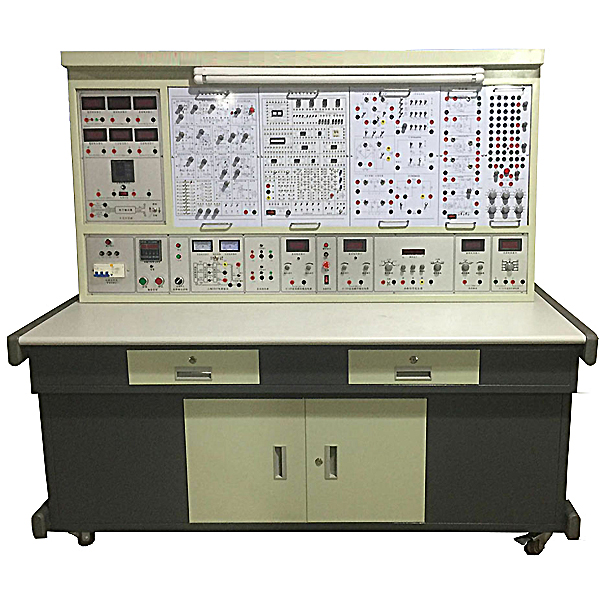

    集成電工電子實驗平臺,電工電子技術實驗裝置

    一    、概述
    吸收了國內國外先進教學儀器的優點，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，采用掛箱式結構，簡潔明了，布局合理，使用方便靈活。實驗儀表數字化顯示、精度高，對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系。
    二、功能及配置
    （1）控制及交流電源
    ①交流輸入：三相0～450V及單相0～250V；
    ②調壓器：三相同軸聯動調壓器，規格為1.5kVA/0～450V；
    ③人身安全保護：具有接地保護、短路保護、過流保護、過壓保護、漏電保護等；
    ④電壓顯示：三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓器的輸出電壓值；
    ⑤定時器兼報警：實驗時間、定時報警、查詢報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警的總次數；
    ⑥電度表：規格為220V，3/6A；
    ⑦提供鐵芯變壓器：規格為50VA，36V/220V，原、副邊設有電流插座和保險絲。
    ⑧配備用電安全與觸電急救虛擬仿真系統：軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。
    （2）面板儀表
    ①交流數字電壓表
    A.測量：交流電壓有效值測量；
    B.測量范圍：包含0～500V，量程自動判斷、自動切換；
    C.精度：0.5級；
    D.顯示：三位半數顯。
    ②交流數字電流表
    A.測量：交流電流有效值測量；
    B.測量范圍：包含0～5A，量程自動判斷、自動切換；
    C.精度：0.5級；
    D.顯示：三位半數顯。
    ③交流毫伏表
    A.測量：波形的有效值進行測量；
    B.電壓測試范圍：包含0.2mV～400V（有效值）；
    C.測試基本精度：±1%；
    D.量程：200mV～400V；
    E.顯示：三位半數顯。
    ④智能交流功率表
    A.測量精度：0.5級；
    B.電壓、電流量程：450V、5A；
    C.測量類型：負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；
    D.貯存記錄：貯存記錄15組功率和功率因數的測試結果數據，也可逐組查詢。
    ⑤數字顯示直流電壓表
    A.數顯直流電壓表：輸入阻抗為10MΩ，精度為0.5級，三位半數字顯示；
    B.測量范圍：包含0～200V，量程為200 mV、2V、20V、200V，量程指定切換切換，每檔均有超量程告警、燈光指示功能。
    ⑥數模顯示直流電流表
    A.數顯直流電流表：精度為0.5級；
    B.三位半數字顯示；
    C.測量范圍：包含0～2A；
    D.量程：2mA、20mA、200mA、2A；
    E.其他：量程指定切換，每檔均有超量程告警、燈光指示功能。
    （3）直流穩壓電源
    ①恒流源：提供0～500mA連續可調恒流源一組，分三檔可調，調節精度1‰；
    ②負載穩定度：≤5×10-4；
    ③額定變化率：≤5×10-4；
    ④輸出顯示：數顯直流毫安表指示輸出電流；
    ⑤保護功能：輸出開路、短路保護功能；
    ⑥可調穩壓電源：兩路0.0～30V/1A，從0V起調，配有數顯直流電壓表指示輸出電壓值，且有截止型短路軟保護和自動恢復功能；
    ⑦直流穩壓電源輸出：±12V、±5V，每路均具有短路、過流保護和自動恢復功能。
    （4）函數信號發生器
    ①頻率范圍：包含1Hz～2MHz；
    ②輸出波形：正弦波、三角波、方波、斜波；
    ③占空比調節：20%～80%；
    ④輸出電壓幅度：20VP-P（負載1MΩ）、10VP-P（負載50Ω），帶輸出衰減；
    ⑤輸出保護：短路保護，抗輸入電壓±35V（1分鐘）；
    ⑥頻率計：六位LED顯示，外測頻范圍：包含0～50MHz，外測頻靈敏度：100mV；
    ⑦輸出幅度指示：三位LED數碼管顯示。
    （5）操作臺
    ①材質：鋼質雙層亞光密紋噴塑結構；實驗臺桌主體結構采用鈑金設計，美觀大方。
    ②桌面：防火、防水、耐磨高密度板；
    ③抽屜：桌子左右各設有兩個抽屜(帶鎖)；
    ④移動和固定：四個帶剎車的萬向輪，便于移動和固定；
    ⑤輸入電源：三相四線380V±10% 50Hz；
    ⑥系統集成：以上所有儀器儀表和功能集成于本操作臺；
    ⑦外形尺寸：167cm×73cm×110cm。
    ⑧工作環境：溫度-10℃～+40℃；相對濕度<85%(25℃)；海拔高度：<4000m。
    （6）附屬電路實驗?zāi)K及元件箱
    ①電路基礎實驗?zāi)K1
    A.電表改裝實驗；
    B.伏安特性實驗；
    C.最大功率傳輸條件測定實驗；
    D.電壓源與電流源的等效變換實驗。
    ②電路基礎實驗?zāi)K2
    A.完成疊加原理、基爾霍夫定律實驗；
    B.戴維南定理實驗；
    C.諾頓定理實驗；
    D.雙口網絡、互易定理實驗。
    ③電路基礎實驗?zāi)K3
    A.完成受控源實驗；
    B.回轉器實驗；
    C.負阻抗變換器實驗。
    ④電路基礎實驗?zāi)K4
    A.完成一階、二階動態電路；
    B.電路狀態軌跡的觀測實驗。
    ⑤電路基礎實驗?zāi)K5
    A.完成R、L、C串聯諧振實驗；
    B.RC串、并聯選頻網絡實驗；
    C.RC雙T網絡實驗。
    ⑥交流電路實驗?zāi)K
    A.正弦穩態交流電路相量的研究實驗；
    B.黑匣子實驗（R、L、C元件特性及參數測定）；
    C.完成三相電路（每相三只燈泡并聯）實驗。
    ⑦數字電路實驗?zāi)K
    A.提供脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路）；
    B.三態邏輯測試筆；
    C.電平指示（8位紅色LED）；
    D.邏輯開關（8位紅色LED）；
    E.四位十進制譯碼顯示器；
    F.撥碼開關（四位可逆十進制撥碼開關）；
    G.高可靠圓腳集成塊插座（8P、14P、16P、20P、28P及40P各若干個）；
    H.可靠的鍍銀長紫銅管及固定器件（10kΩ多圈電位器1只、100kΩ電位器1只、按鈕開關2只）等。
    ⑧模擬電路實驗?zāi)K
    A.提供低壓交流電源（0V、6V、10V、14V抽頭一路及中心抽頭17V兩路）；
    B.指針式直流毫安表（量程1mA，內阻100Ω）；
    C.高可靠圓腳集成塊插座（8P 2只、14P 1只，40P 1只）；
    D.鍍銀長紫銅管（供插電阻、電容、三極管等）；
    E.固定元器件（三端穩壓塊、電容器、信號燈、喇叭、場效應管、三極管、可控硅、整流橋堆、振蕩線圈、功率電阻及電位器等）；
    F.單管/負反饋兩級放大器實驗；
    G.射極跟隨器、RC串并聯選頻網絡實驗；
    H.差動放大器實驗；
    I.低頻OTL功率放大器實驗。
    ⑨元件箱
    A.提供實驗所需的全步進電阻、電容、電感、電位器、十進制可調電阻等實驗器件，每步進100只；
    B.提供三相高壓電容，每相容值為0.47µF、1µF、2.2µF、4.7µF，耐壓值均為500V，每個容值20只。
    2.電動機
    （1）模式：三相鼠籠式異步電動機；
    （2）尺寸：355×205×280（mm）；
    （3）額定功率：100W；
    （4）輸入電壓：380V/220V；
    （5）接線：具有Y型/△型轉換接線盒；
    （6）轉速：500r/min。
    三、配置清單：
    序號 名稱 數量 單位 備注
    1 實驗臺 1 張
    2 學生凳 2 張
    3 實驗屏 1 套 包含控制及交流電源、面板儀表、直流穩壓電源、函數信號發生器等
    4 電路實驗?zāi)K 1 套 包含8個電路實驗?zāi)K及元件箱
    5 三相鼠籠式異步電動機 1 臺
    6 實驗指導書 1 份 指導學生實驗
