透明液壓傳動與PLC實訓裝置的實驗步驟是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明液壓傳動與PLC實訓裝置的實驗步驟。這樣能對用戶選型有非常大的幫助。
一、試驗預備
試驗器件：通明液壓傳動與PLC實訓設備一套，包含通明液壓傳動體系、PLC操控器、傳感器、執行器等部件；電腦及相應軟件一套。
試驗原理介紹：簡要介紹通明液壓傳動與PLC技術的原理，包含液壓傳動的特點、作業原理以及PLC的基本結構和作業原理。
試驗過程了解：了解試驗的操作流程和注意事項，保證試驗過程的安全性。
二、通明液壓傳動體系建立
建立基礎：按照實訓設備的闡明，正確設備通明液壓傳動體系的各個部件，包含液壓泵、油箱、操控閥等。
體系查看：查看液壓傳動體系的密封性以及各部件的連接是否牢固，保證體系正常運轉。
油液注入：向液壓體系中加入適量的油液，注意油液的清潔度與粘度，以保證體系的正常運轉。
三、PLC操控程序設計
I/O配置：依據實訓設備的輸入輸出需求，配置相應的輸入輸出模塊，并確定傳感器和執行器的接線方法。
編程環境了解：了解所運用的PLC編程軟件，如西門子STEP 7或三菱GX Works等，依據試驗要求進行編程環境設置。
程序設計：依據試驗要求，編寫相應的PLC操控程序。程序應包含對液壓傳動體系的操控邏輯，如啟動、中止、調速等功能的實現。
程序調試：在編程軟件中對編寫的程序進行調試，保證程序的正確性和可靠性。
四、通明液壓傳動與PLC聯合調試
體系聯調：將編寫好的PLC程序下載到PLC操控器中，啟動液壓傳動體系，觀察體系的運轉狀況是否契合預期。
調試與優化：依據體系運轉的實際效果，對PLC程序進行調試和優化，使體系的響應速度、穩定性等功能達到最佳狀況。
數據記錄與剖析：記錄試驗過程中的各項數據，如體系壓力、流量、速度等參數，并對這些數據進行收拾和剖析，以評價試驗效果。
五、試驗總結與陳述編撰
試驗總結：對整個試驗過程進行總結，剖析試驗中遇到的問題及解決方法，總結試驗的經驗和教訓。
陳述編撰：依據試驗過程和結果，編撰詳細的試驗陳述，陳述中需包含試驗目的、試驗原理、試驗過程、試驗結果及剖析等內容。一起要求語言簡潔明了，邏輯明晰。
陳述提交與溝通：將試驗陳述提交給指導老師或相關負責人進行審核和評價。在試驗結束后組織學生進行試驗溝通，分享試驗的經驗和心得體會。
以上文章僅供參考，以下是透明液壓傳動與PLC實訓裝置的技術指標：

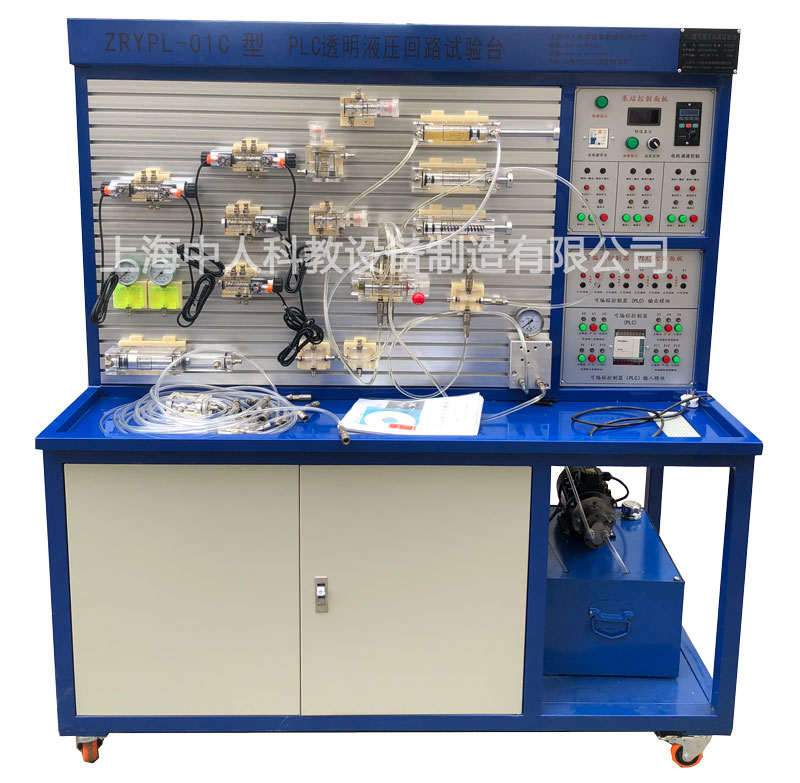

透明液壓傳動與PLC實訓裝置主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1N系列
4、液壓實訓泵站電機功率：400W 調速范圍0－1500r/min
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1700mm
