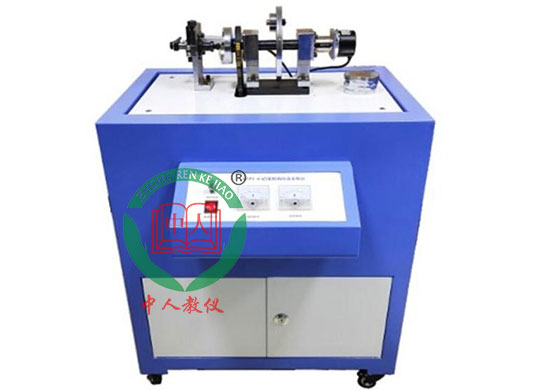

多種凸輪機構動態測試實驗臺,凸輪機構實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下多種凸輪機構動態測試實驗臺,凸輪機構實驗臺。這樣能對用戶選型有非常大的幫助。
一、實驗?zāi)康?/span>
本實驗旨在通過凸輪機構動態測試實驗臺，對凸輪機構的動態性能進行測試和分析，以了解其在實際工況中的表現，為優化設計和改進提供依據。
二、實驗原理
凸輪機構是一種常見的機械傳動機構，具有結構簡單、傳動效率高等優點。凸輪機構的動態性能受到多種因素的影響，如凸輪的形狀、尺寸、材料，從動件的位移、速度和加速度等。通過對這些因素進行測試和分析，可以了解凸輪機構的動態性能，并對其優化設計和改進提供依據。
三、實驗步驟
實驗準備
（1）根據實驗要求，準備相應的凸輪機構動態測試實驗臺。
（2）檢查實驗臺各部件是否完好，如凸輪、從動件、傳感器等。
（3）根據實驗需要，準備相應的輔助工具，如螺絲刀、扳手等。
實驗操作
（1）將凸輪機構動態測試實驗臺安裝到實驗臺上，并固定好。
（2）連接傳感器和數據采集器，確保數據采集的準確性。
（3）根據實驗要求，調整凸輪和從動件的位置和角度。
（4）啟動實驗臺，觀察凸輪機構的運動情況，并記錄相關數據。
（5）在實驗過程中，對實驗數據進行實時分析和處理，確保數據的準確性和可靠性。
（6）實驗結束后，關閉實驗臺電源，拆卸傳感器和數據采集器，整理好實驗數據和資料。
數據分析與處理
（1）對實驗數據進行處理和分析，計算出凸輪機構的位移、速度和加速度等參數。
（2）根據計算結果，對凸輪機構的動態性能進行評價和分析。
（3）根據分析結果，提出優化設計和改進的建議。
四、實驗結果與分析
通過對實驗數據的記錄和分析，可以得出以下結論：
凸輪機構的動態性能受到多種因素的影響，如凸輪的形狀、尺寸、材料，從動件的位移、速度和加速度等。通過對這些因素進行測試和分析，可以了解凸輪機構的動態性能，并對其優化設計和改進提供依據。
在實驗過程中，要保證數據的準確性和可靠性，需要對實驗設備進行定期維護和檢查。同時，在數據處理過程中，要進行必要的修正和濾波，以消除干擾和誤差對數據的影響。
通過實驗結果的分析和處理，可以得出凸輪機構的位移、速度和加速度等參數的變化規律和趨勢。這些數據可以為優化設計和改進提供重要的參考依據。
根據分析結果，可以提出相應的優化設計和改進建議。例如，針對凸輪機構速度不平穩的問題，可以采取改變凸輪的形狀或增加阻尼等方法進行改進；針對凸輪機構振動較大的問題，可以采取增加剛度或改變支承方式等方法進行改進。
多種凸輪機構動態測試實驗臺參數如下：
多種凸輪機構動態測試實驗臺實驗項目內容:
1.盤形凸輪機構:
(1)通過多媒體軟件對凸輪機構的運動參數進行優化設計。
(2)進行8種盤形凸輪機構推桿運動規律的的實測與仿真。
2.圓柱凸輪機構:
進行兩種圓柱凸輪機構推桿運動規律的實測與仿真。
多種凸輪機構動態測試實驗臺主要配置及技術參數:
1.盤形凸輪4個(8種運動規律) ;
2.推桿升程h=15;
3.光柵角位移傳感器1個5V/1000P /轉;
4.直線位移傳感器1個線性誤差<0.5%;
5.圓柱凸輪1個(2種運動規律) ;
6.帶減速器的直流電機功率90W;調速范圍: 0~ 200r/min;
7.外形尺寸:680x480x 720 mm;
8.質量65kg.
